Konfiguration des Snom PA1+

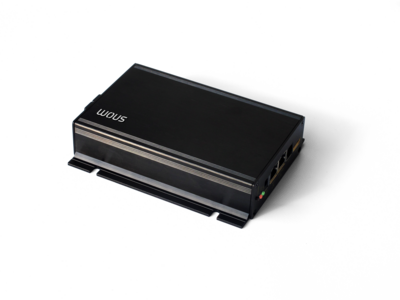

Der Berliner Hersteller Snom Technology GmbH bietet mit dem PA1+ ein leistungsfähiges Durchsagesystem mit vielfältigen Einsatzmöglichkeiten. Informationen zum System finden Sie auf der Homepage des Herstellers. Die IPTAM® PBX unterstützt Sie beim Einsatz des PA1+ (und seines Vorgänger PA1) durch eine automatische Konfiguration (Provisioning).Neben einem Lautsprecher kann auch ein Mikrofon angeschlossen werden. Das Gerät verfügt über acht Eingangsleitungen und vier Schaltausgänge. Neben einer reinem Durchsagebox kann das Gerät somit für Türsprechsysteme oder Notfallknöpfe sowie weitere Lösungen eingesetzt werden.
Vorbereitungen in der IPTAM® PBX
Es empfiehlt sich, in der Anlage die Zeitkonfiguration vorzunehmen.In der IPTAM® PBX legen Sie unter Telefone►Übersicht bei einem Anwender fest, dass ihm das Durchsagesystem PA1/PA1+ ihm zugeordnet wird. Im nächsten Schritt tragen Sie im Feld „MAC-Adresse der Basis-Station“ die MAC-Adresse des Gerätes ein.
Nach dem Speichern erscheint der links dargestellte Dialog. Hier konfigurieren Sie die vielfältigen Optionen des PA1+.
Durchsagefunktion
Anrufe an ein PA1+ werden automatisch angenommen und über den angeschlossenen Lautsprecher wiedergegeben. Das PA1+ unterstützt auch Durchsagen über Multicast.Eingänge
Das PA1+ besitzt acht Eingänge, die für Taster zur Verfügung stehen. Es ist möglich, eine Tastaturmatrix anzuschließen. Verbinden Sie z.B. die Eingänge 2 und 3 des KBD-Steckerrs so wird die Taste „0“ angesprochen. Welche Leitung mit welcher anderen Leitung einen Tastenkontakt bildet ist beim Hersteller Snom dokumentiert. Sie können im linken Teil der Abbildung für jede der 14 möglichen Tasten ein Ziel festlegen, dass dann angerufen wird. Einsetzbar z.B. für Türsprechstellen oder für Notfalltaster.Schaltausgänge
Die vier Schaltausgänge können über DTMF-Töne gesteuert werden. In der Spalte „Automatisch aus nach“ kann eine Ausschaltverzögerung konfiguriert werden (Einsatz z.B. für einen Türöffner, der per DTMF eingeschaltet wird und nach wenigen Sekunden wieder deaktiviert werden soll). Die Spalten „Einschalten durch“ und „Ausschalten durch“ erlauben es einen Schaltvorgang durch ein Ereignis wie z.B. ein laufendes Gespräch auszulösen. Ein möglicher Einsatz z.B. für eine Warnlampe, die während der Durchsage aktiviert werden soll.Inbetriebnahme des PA1+
Starten Sie das PA1+ (idealerweise setzen Sie es zuvor auf Werkseinstellungen zurück). Das PA1+ erhält in der Regel eine IP-Konfiguration über DHCP. Diese kann sowohl der interne DHCP-Server der IPTAM® PBX liefern als auch ein beliebiger andere DHCP-Server im Netz. Das PA1+ nutzt einen SIP-Multicast Request, um einen Konfigurationsserver zu finden und erhält so Zugang zur IPTAM® PBX. Die Geräte sind nicht auf die Hilfe des DHCP-Servers angewiesen.Beim Start wird die Konfiguration aus der IPTAM® PBX verwendet. Änderungen in der Konfiguration werden nach der Übertragung an das PA1+ sofort übernommen.
