Einstellungen: fonial Trunk (fonial GmbH)
Mit dem Produkt „fonial Trunk“ bietet die fonial GmbH eine Alternative zum ISDN-Anlagenanschlusses auf IP-Ebene an.Konfiguration

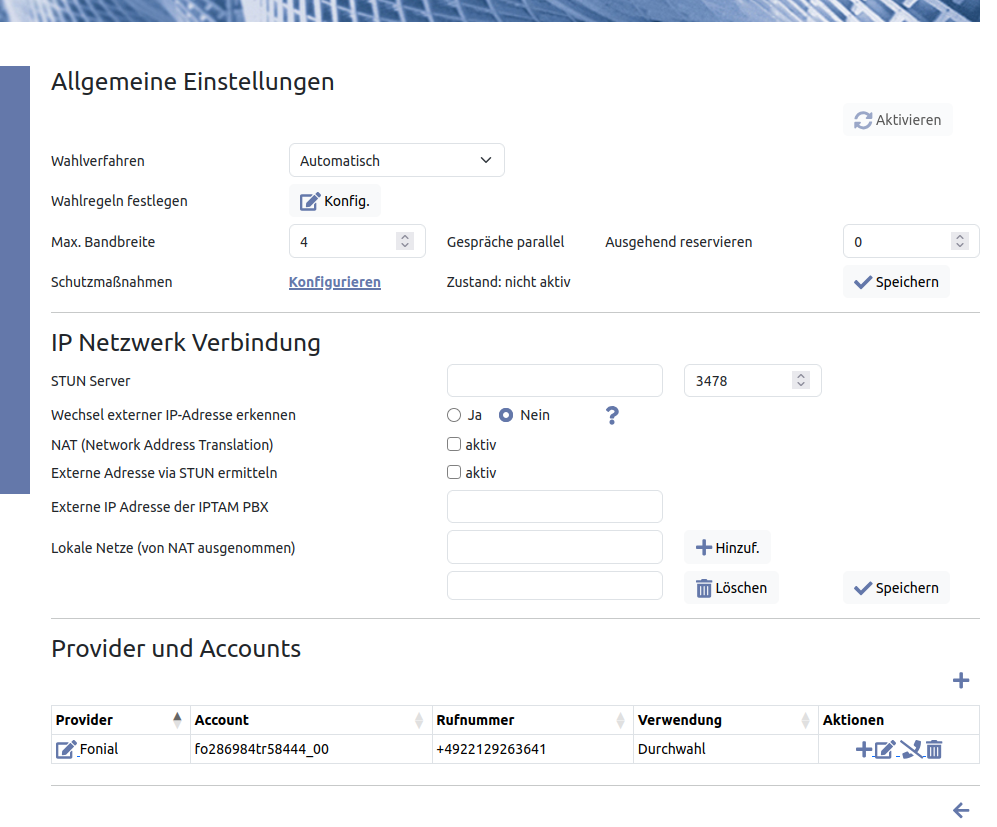

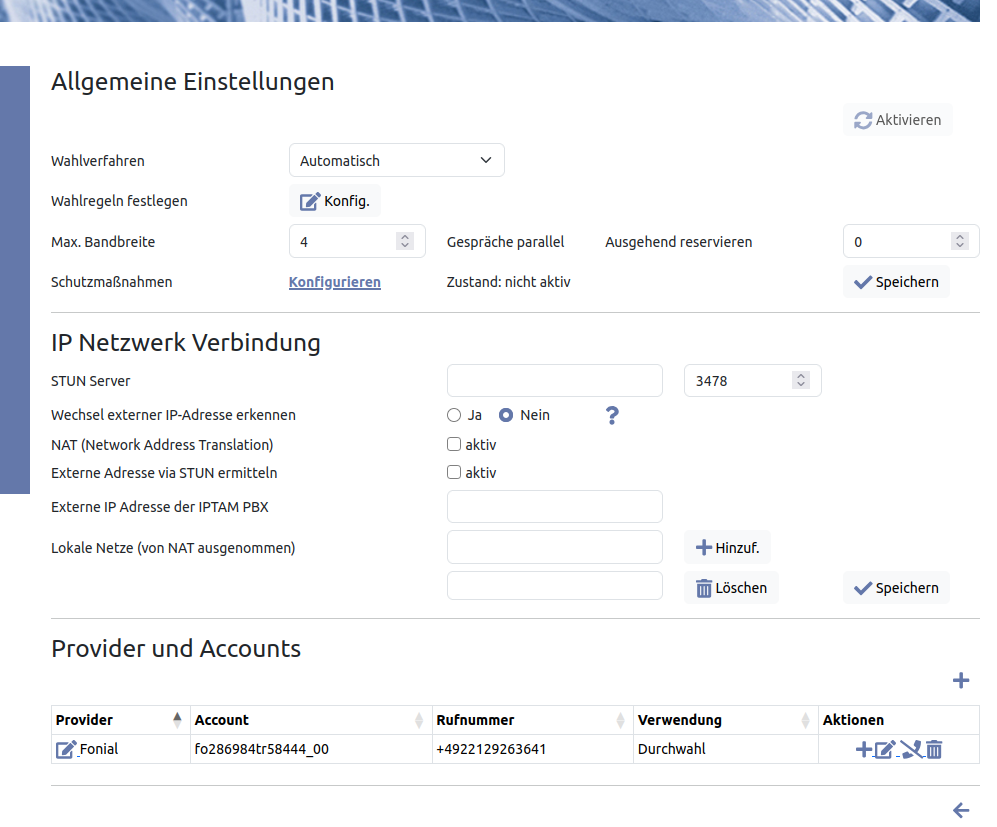

In der Regel wird Ihr Router eine feste externe IP-Adresse besitzen. Tragen Sie dann im Abschnitt „IP Netzwerk Verbindung“ diese Adresse ein und setzen Sie die Checkbox „NAT“. Falls Ihr Anschluss über eine dynamische IP-Adresse verfügt, tragen Sie einen Dyn-DNS-Namen anstelle der IP-Adresse ein oder verwenden Sie einen STUN-Server und setzen Sie zusätzlich die Checkbox bei „Externe Adresse via STUN ermitteln“. Ihre IPTAM@ PBX wird Änderungen der öffentlichen Adresse automatisch erkennen und eine Neu-Registrierung ausführen.
Bei „Lokale Netze (von NAT ausgenommen)“ tragen Sie das lokale Netz der Telefonanlage ein (z.B. 192.168.10.0/24, (Hinweise dazu). Ggf ergänzen Sie weitere Netze (z.B. wenn Sie Telefone via VPN an der IPTAM® PBX betreiben).

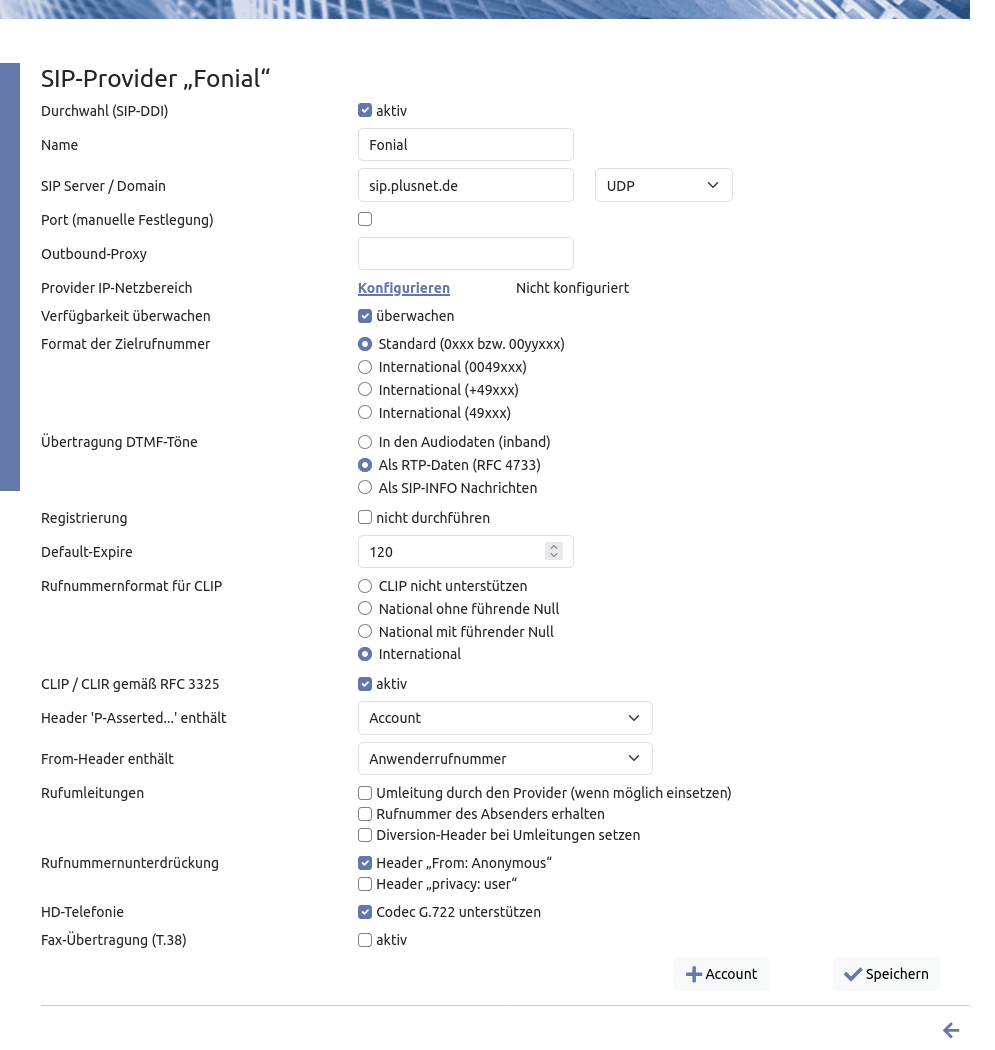

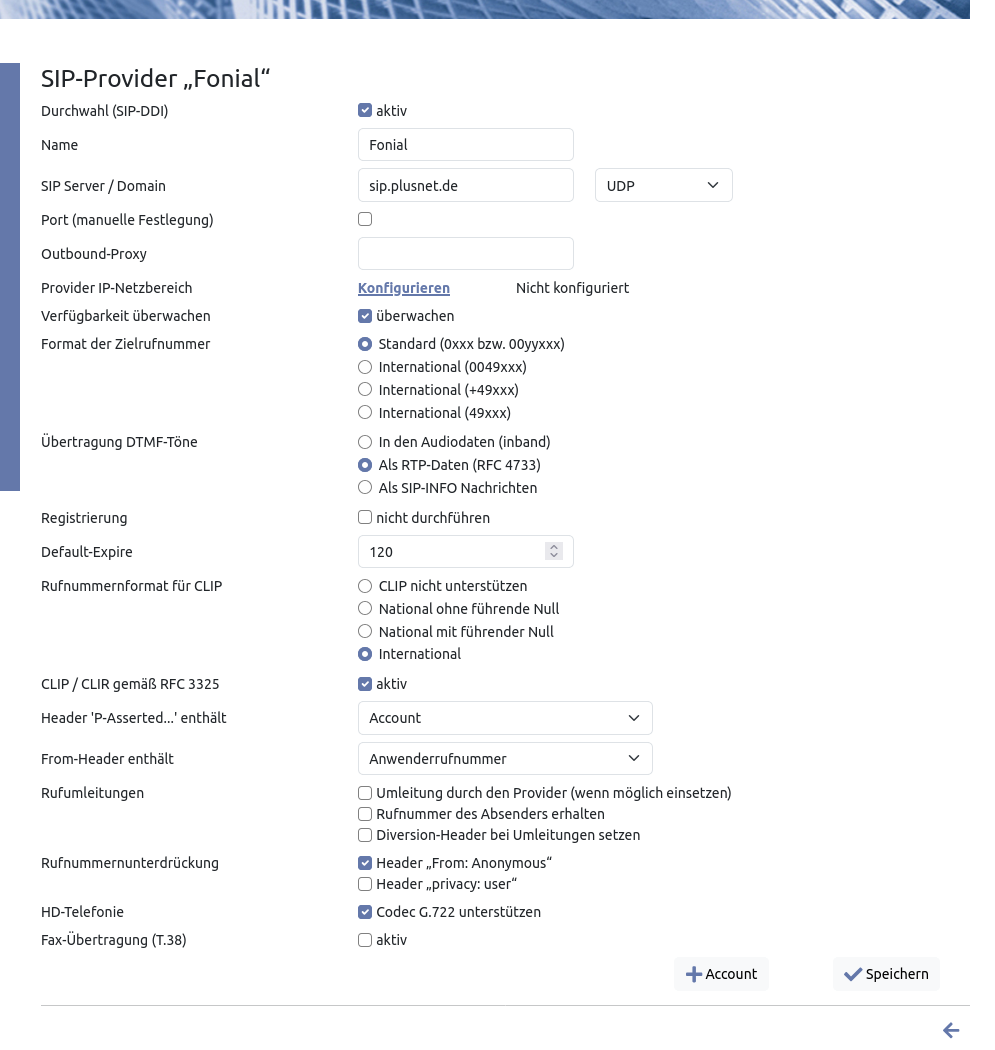

Einrichtung des Providers „fonial“
Fonial unterstützt bei Rufumleitungen sowohl die „Umleitung durch den Provider“ als auch die Übermittlung der Anrufer Rufnummer bei Umleitung mit Hilfe eines zweiten Gesprächs (vgl dazu diese Hinweise.
Klicken Sie anschließend unten rechts auf „Anlegen“ und danach auf „Account“.

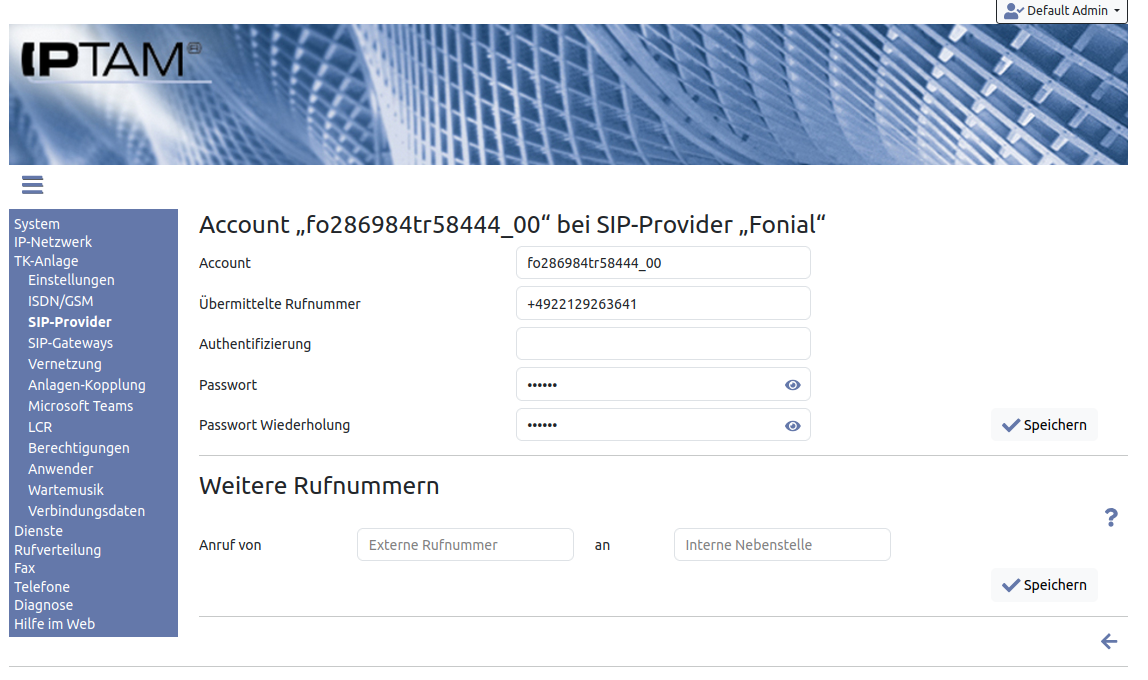

Account einrichten
Die Daten finden Sie im Portal der fonial GmbH. Loggen Sie sich dort ein und gehen Sie auf den Menüpunkt „SIP-Benutzer“. Tragen Sie die Daten des „SIP-Benutzernamen“ in der IPTAM® PBX als „Account“ ein. In der Spalte „Aktionen“ klicken Sie auf das Benutzer-Icon, um das Passwort zu sehen, dass Sie dann übernehmen können. Die „Übermittelte Rufnummer“ können Sie im Portal im Menüpunkt „Rufnummern“ entnehmen. Verwenden Sie die Rufnummer ohne Durchwahl im internationalen Format (siehe Abbildung).
Nach dem Anlegen des Accounts erweitert sich die Maske im unteren Bereich um die Möglichkeit, weitere Rufnummern zu ergänzen. Tragen Sie hier ggf. weitere Rufnummern ein. Dies können z.B. portierte Rufnummern von Mehrgeräteanschlüssen sein. Eine Beschreibung der Parameter finden Sie im Abschnitt zu SIP DDI Account.
Klicken Sie auf das Icon unten auf der Seite.
Netzwerkkonfiguration, Einstellungen Ihres Routers
Kontrollieren Sie die Einstellungen unter IP-Netzwerk►Routing, ob eine Default-Route gesetzt ist (Hinweise zum IP-Routing). Unter IP-Netzwerk►DNS kontrollieren Sie, ob eine Namensauflösung konfiguriert ist (Informationen zu dieser Einstellung).Je nach Routermodell müssen Regeln für Port-Weiterleitungen auf die Telefonanlage eingerichtet werden.
Port(bereich) | Protokoll | Zweck |
---|---|---|
25060 | UDP | Signalisierung |
10000-10100 | UDP | Mediendaten (RTP) |
Die erste Regel sorgt dafür, dass ankommende Anrufe an Ihre IPTAM® PBX durch den Router hindurch geleitet werden. Die IPTAM® PBX arbeitet für die Anbindung nach extern nicht auf dem Standardport 5060 sondern auf Port 25060. Eine Weiterleitung des Ports 5060 ist somit nicht erforderlich und sollte aus Sicherheitsgründen daher unterbleiben.
Die zweite Regel betrifft die Mediendaten. Der Bereich muss mit den oben eingestellten Werten im Menü IP-Netzwerk►SIP/RTP übereinstimmen.
Abschluss und Prüfung
Klicken Sie nach der Einrichtung der Accounts oben rechts auf der Seite TK-Anlage►SIP-Provider auf „Aktivieren“. Es sollte keine Fehlermeldung erscheinen.Den Erfolg können Sie auf der Seite Diagnose►SIP-Provider überprüfen.
