Einstellungen: EWE SIP Einzelanschluss (EWE TEL GmbH)
Mit den Produkten "business voice" bietet die EWE TEL GmbH unter unterschiedlichen Markennamen (EWE, osnatel und swb) Alternativen zum analogen Telefon- oder ISDN-Mehrgeräteanschluss auf IP-Ebene an. Die Produkte werden auf Basis von DSL- oder Glasfaseranschlüssen angeboten.Konfiguration

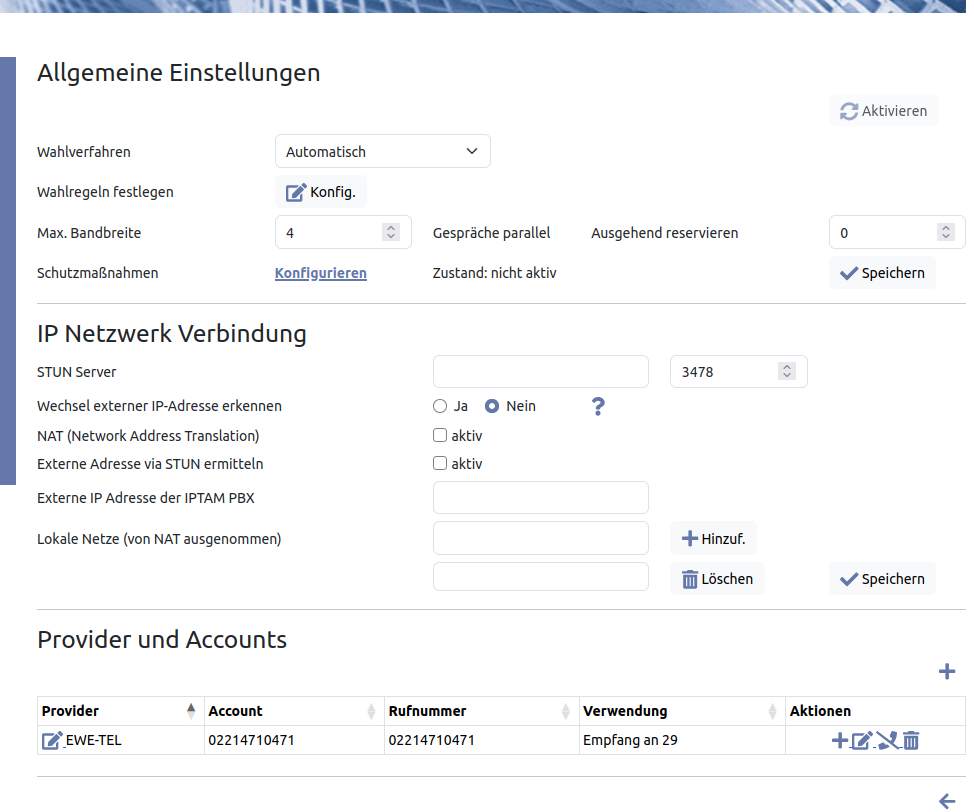

Gehen Sie in das Menü TK-Anlage►SIP-Provider. Dort wählen Sie die Einstellungen wie in der Abbildung gezeigt. Die im Bild gezeigte Einstellung bei „SIP Server / Domain“ wird bei Nutzung des SIP-Trunks über einen fremden Zugang (anderer Provider) verwendet. Bei Nutzung der Produkte aus dem Netz der EWE entfältt das „ext-“ in der Einstellung. Eine Beschreibung der Parameter finden Sie im Abschnitt zur SIP Provider Konfiguration.In der Regel wird Ihr Router eine feste externe IP-Adresse besitzen. Tragen Sie dann im Abschnitt „IP Netzwerk Verbindung“ diese Adresse ein und setzen Sie die Checkbox „NAT“. Falls Ihr Anschluss über eine dynamische IP-Adresse verfügt, tragen Sie einen Dyn-DNS-Namen anstelle der IP-Adresse ein oder verwenden Sie einen STUN-Server und setzen Sie zusätzlich die Checkbox bei „Externe Adresse via STUN ermitteln“. Ihre IPTAM@ PBX wird Änderungen der öffentlichen Adresse automatisch erkennen und eine Neu-Registrierung ausführen.
Bei „Lokale Netze (von NAT ausgenommen)“ tragen Sie das lokale Netz der Telefonanlage ein (z.B. 192.168.10.0/24, (Hinweise dazu). Ggf ergänzen Sie weitere Netze (z.B. wenn Sie Telefone via VPN an der IPTAM® PBX betreiben).
Einrichtung des Providers „EWE TEL“

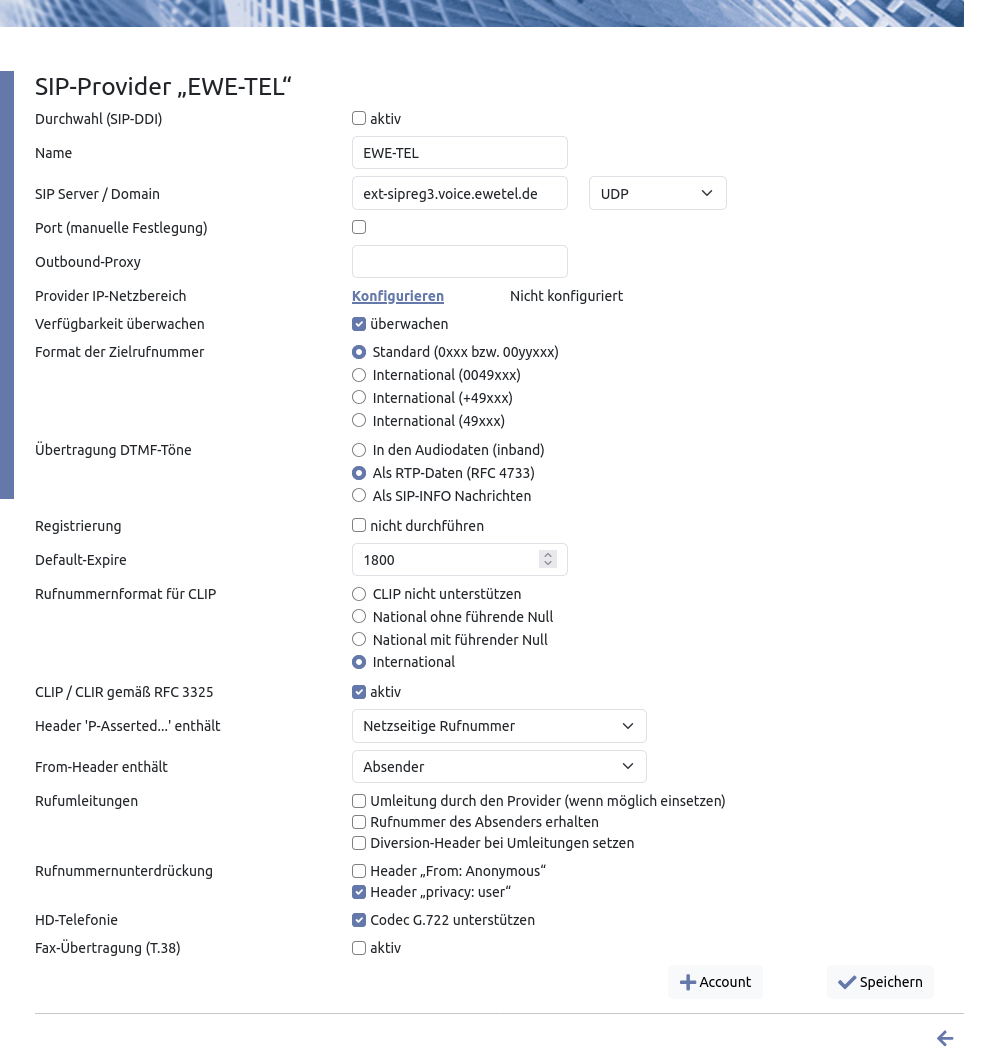

Klicken Sie unten rechts auf der Seite TK-Anlage►SIP-Provider auf das Icon oberhalb der Tabelle und tragen Sie die Daten wie in der nebenstehenden Darstellung gezeigt ein. Eine Beschreibung der Parameter finden Sie im Abschnitt zu Einstellungen zum SIP Provider.Klicken Sie anschließend unten rechts auf „Anlegen“ und danach auf „Hinzuf.“.
Account einrichten

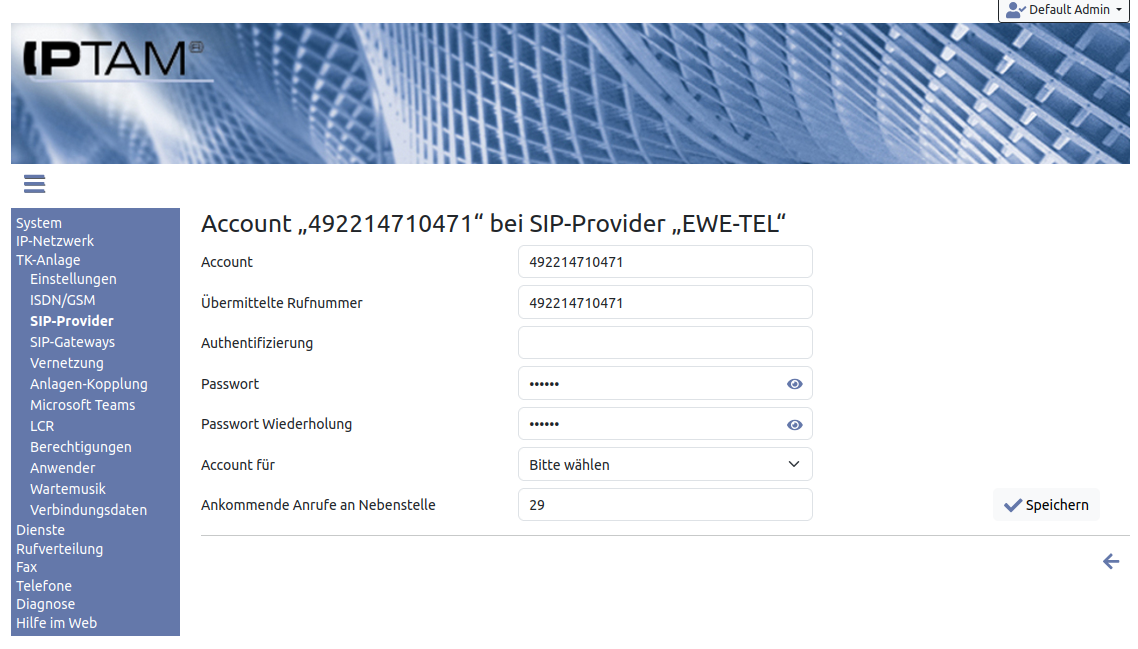

Mit dem Account registriert sich Ihre IPTAM® PBX beim Provider. Tragen Sie die Daten wie beispielhaft in der Abbildung gezeigt ein. Bei „Account“ und „Rufnummer“ tragen Sie jeweils die Rufnummer ein, wobei Sie „49“ und Ortsnetzkennzahl ohne „0“ gefolgt von der MSN verwenden (also z.B. 49241987654 für die Rufnummer 987654 in Aachen).Klicken Sie auf das Icon unten auf der Seite.
Netzwerkkonfiguration, Einstellungen Ihres Routers
Kontrollieren Sie die Einstellungen unter IP-Netzwerk►Routing, ob eine Default-Route gesetzt ist (Hinweise zum IP-Routing). Unter IP-Netzwerk►DNS kontrollieren Sie, ob eine Namensauflösung konfiguriert ist (Informationen zu dieser Einstellung).Gehen Sie in das Menü IP-Netzwerk►SIP/RTP und wählen Sie bei RTP optional einen kleineren Port-Bereich. Berücksichtigen Sie vier Ports pro gleichzeitig geführtem Gespräch (interne Gespräche müssen mitgezählt werden). Tragen Sie z.B. 10000 bis 10100 dort ein.
Je nach Routermodell müssen Regeln für Port-Weiterleitungen auf die Telefonanlage eingerichtet werden.
Port(bereich) | Protokoll | Zweck |
---|---|---|
25060 | UDP | Signalisierung |
10000-10100 | UDP | Mediendaten (RTP) |
Die erste Regel sorgt dafür, dass ankommende Anrufe an Ihre IPTAM® PBX durch den Router hindurch geleitet werden. Die IPTAM® PBX arbeitet für die Anbindung nach extern nicht auf dem Standardport 5060 sondern auf Port 25060. Eine Weiterleitung des Ports 5060 ist somit nicht erforderlich und sollte aus Sicherheitsgründen daher unterbleiben.
Die zweite Regel betrifft die Mediendaten. Der Bereich muss mit den oben eingestellten Werten im Menü IP-Netzwerk►SIP/RTP übereinstimmen.
Abschluss und Prüfung
Klicken Sie nach der Einrichtung der Accounts oben rechts auf der Seite TK-Anlage►SIP-Provider auf „Aktivieren“. Es sollte keine Fehlermeldung erscheinen.Den Erfolg können Sie auf der Seite Diagnose►SIP-Provider überprüfen.
