DHCP Server

Mit Hilfe von DHCPDynamic Host Configuration Protocol nach RFC 2131
können Endgeräte im LAN automatisch mit einer IP-Konfiguration versehen werden. Neben IP-Adresse, Netzmaske und Gateway können weitere Netzwerk-Parameter sowie insbesondere ein Konfigurations-Server auf diesem Weg bekannt gemacht werden.

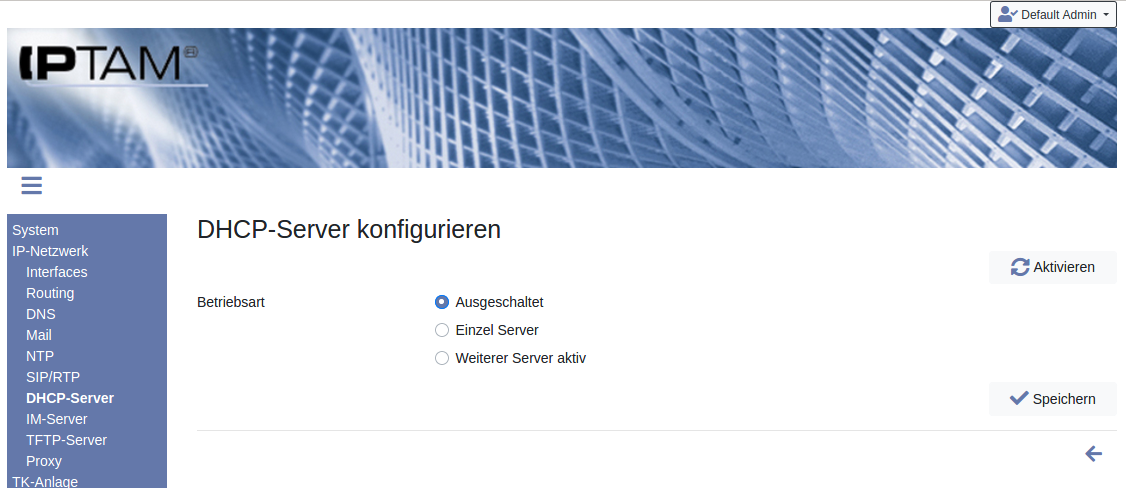

Image Ihre IPTAM® PBX kann als ein solcher Server fungieren und besitzt dafür einen integrierten DHCP Server, den Sie im Menü IP-Netzwerk►DHCP-Server konfigurieren. Die nebenstehende Abbildung zeigt die Einstellung des DHCP Servers.

Sie haben drei Optionen:
Ausgeschaltet
Der integrierte DHCP-Server ist nicht aktiv. Nutzen Sie diese Einstellung, wenn Ihr Netzwerk bereits einen DHCP-Server besitzt und Sie keine Telefone einsetzen, die zusätzliche Informationen für das Provisionieren benötigen (keine Telefone von Mitel (Aastra) oder Unify).
Einzel Server
Der integrierte DHCP-Server ist aktiv. Nutzen Sie diese Einstellung, wenn Sie DHCP nutzen wollen und in Ihrem Netz kein DHCP Server aktiv ist.
Weiterer Server aktiv
Diese Einstellung sollten Sie nur verwenden, wenn die beiden anderen nicht verwendbar sind. Sie legen dann einen Adress-Pool für Telefone an und die IPTAM® PBX verteilt aus diesem Bereich Adressen an Ihre Telefone. Welche Endgeräte als Telefon erkannt werden legen Sie unter Telefone►Provisionieren fest. Sie müssen dann zusätzlich sicherstellen, dass der vorhandene DHCP-Server für diese Geräte keine Adressen liefert!

 Wichtig
Der Betrieb in der Einstellung „Weiterer DHCP-Server aktiv“ sollte nur gewählt werden, wenn Sie sicherstellen können, dass für jedes Endgerät nur genau einer der DHCP-Server zuständig ist.

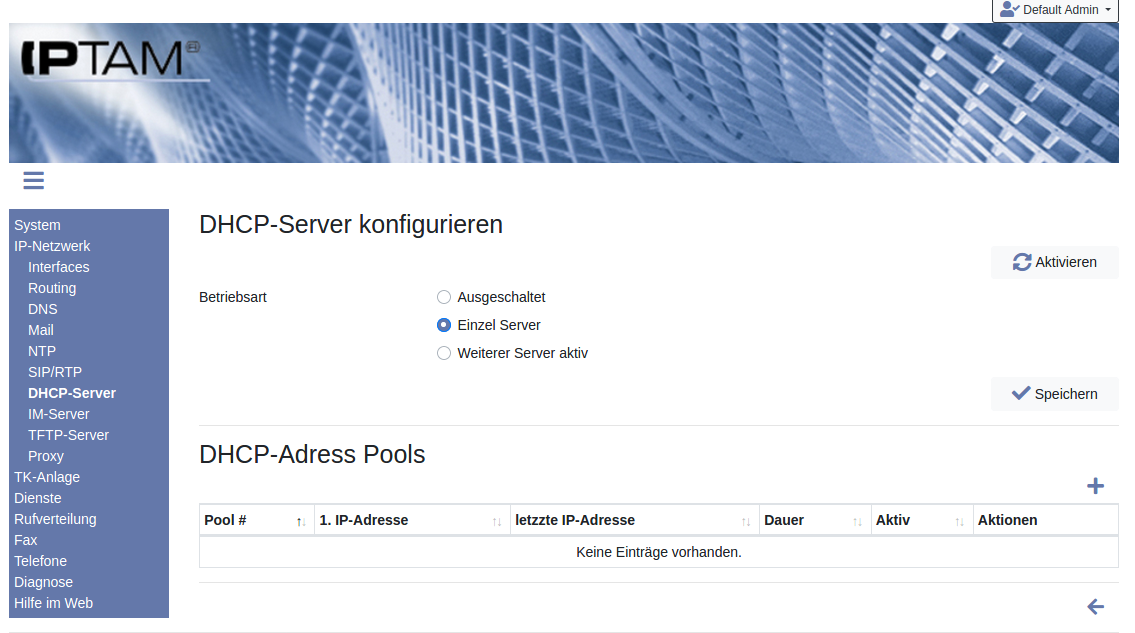

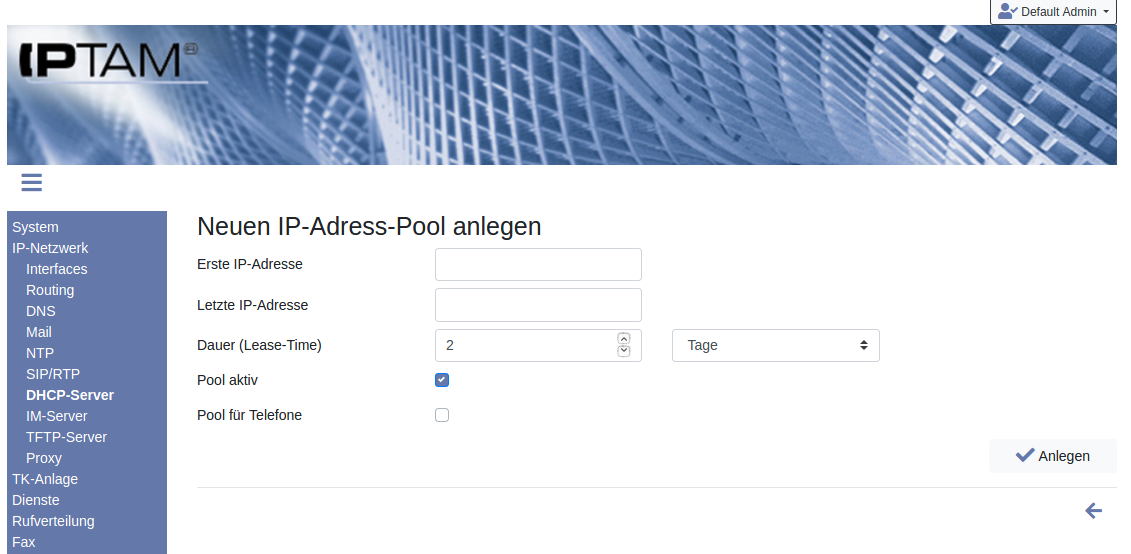

Image Image Um einen IP-Adresspool festzulegen, den Ihre IPTAM® PBX verwalten soll, klicken Sie auf das Icon (Abbildung links). Es öffnet sich dann der Dialog zum Anlegen eines neuen IP-Adresspools (rechte Abbildung). Hier legen Sie den IP-Adressbereich fest, sowie die Dauer, die eine IP-Adresse für ein Endgerät reserviert bleibt, sobald sie erstmalig von diesem Gerät bezogen wurde.

Wenn Sie den Telefonen und den übrigen Endgeräten IP-Adressen aus unterschiedlichen Bereichen zuteilen wollen oder wenn Sie für das automatische Konfigurieren (Provisionieren) von IP-Telefonen auf die DHCP Funktion angewiesen sind (das ist bei Mitel (Aastra) und Unify OpenStage IP-Telefonen der Fall), so aktivieren Sie bei einem IP-Adress-Pool die Eigenschaft „Pool für Telefone“. Sie können dann später unter Telefone►Provisionieren festlegen, welche Geräte als „Telefon“ aus diesem Pool bedient werden sollen.

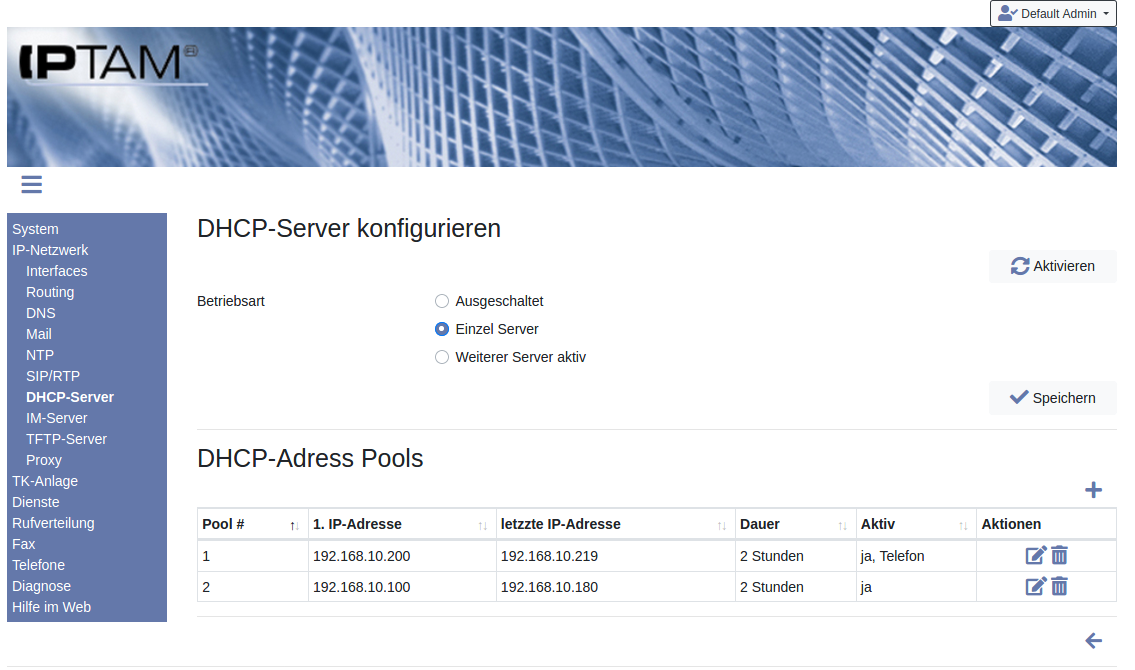

Image Über den Button „ Anlegen“ wird der Adresspool angelegt und Sie gelangen zurück in die Übersicht der DHCP Adresspools. Sie können weitere IP-Adresspools anlegen. Nachdem Sie die Adressbereiche definiert haben, klicken Sie auf den Button „ Änderungen aktivieren“.

 Beachten Sie
Wenn Sie Netzwerk-Einstellungen (IP-Adresse, Default-Gateway, Uhrzeit per Netzwerk) an der IPTAM® PBX nach der Aktivierung des DHCP-Servers ändern, müssen Sie den DHCP-Server deaktivieren und wieder aktivieren, damit die Änderungen an Ihre Endgeräte verteilt werden.

Diagnose des DHCP Dienstes

Image Die Arbeitsweise des DHCP Servers können Sie im Menü Diagnose►DHCP überprüfen. Sie können in dem Textfeld eine IP- oder MAC-Adresse eingeben, um nur diese zu suchen oder Sie wählen „Keine Einschränkung“. Mit der Auswahl „Belegte Adressen“ werden nur aktuell aktive „LeasesAls „Lease“ wird eine durch den DHCP Dienst für eine bestimmte Zeitdauer vergebene Adresse bezeichnet.
“ aufgelistet. Die Auswahl „Alle Adressen“ umfasst auch abgelaufene „Leases“, also vergebene Adressen, die vom Endgerät nicht verlängert wurden.


Image Klicken Sie auf „Übernehmen“, um die Suche auszuführen. Sie erhalten dann eine Ausgabe wie z.B. die nebenstehende Abbildung zeigt.
